NIDEC磁栅尺读头-PSLH303/323/363

首页 > 磁气式线性编码器 > 绝对值 > NIDEC磁栅尺读头-PSLH-303/323/363系列

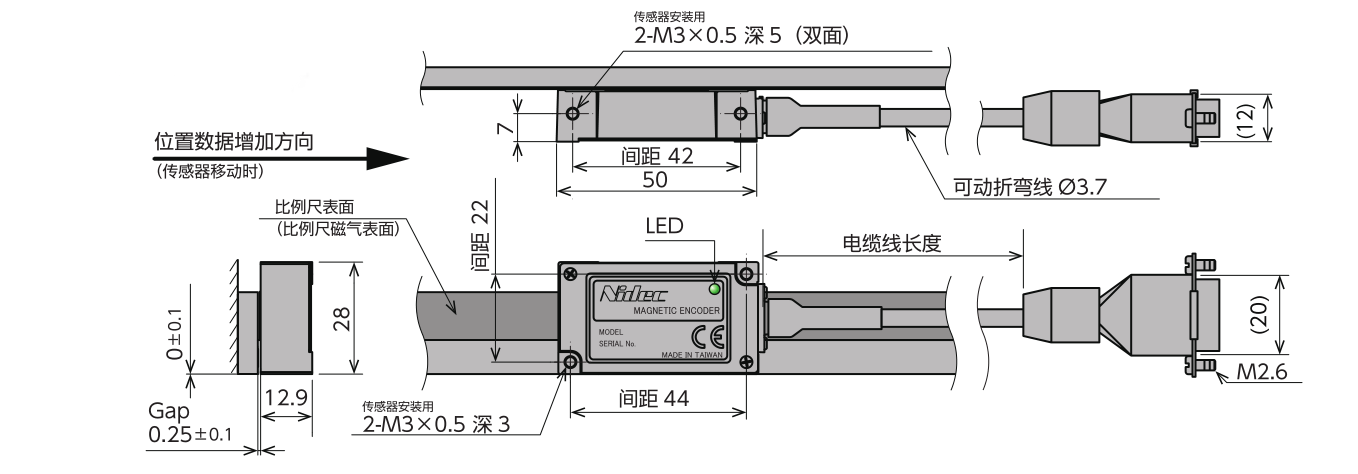

NIDEC磁栅尺读头-PSLH-303/323/363系列

产品摘要:

特性： ◆ 绝对值位置检测； ◆ 磁性涂布型比例尺； ◆ 搭载状态表示 LED 灯。

产品描述

传感器	PSLH303	PSLH323	PSLH363

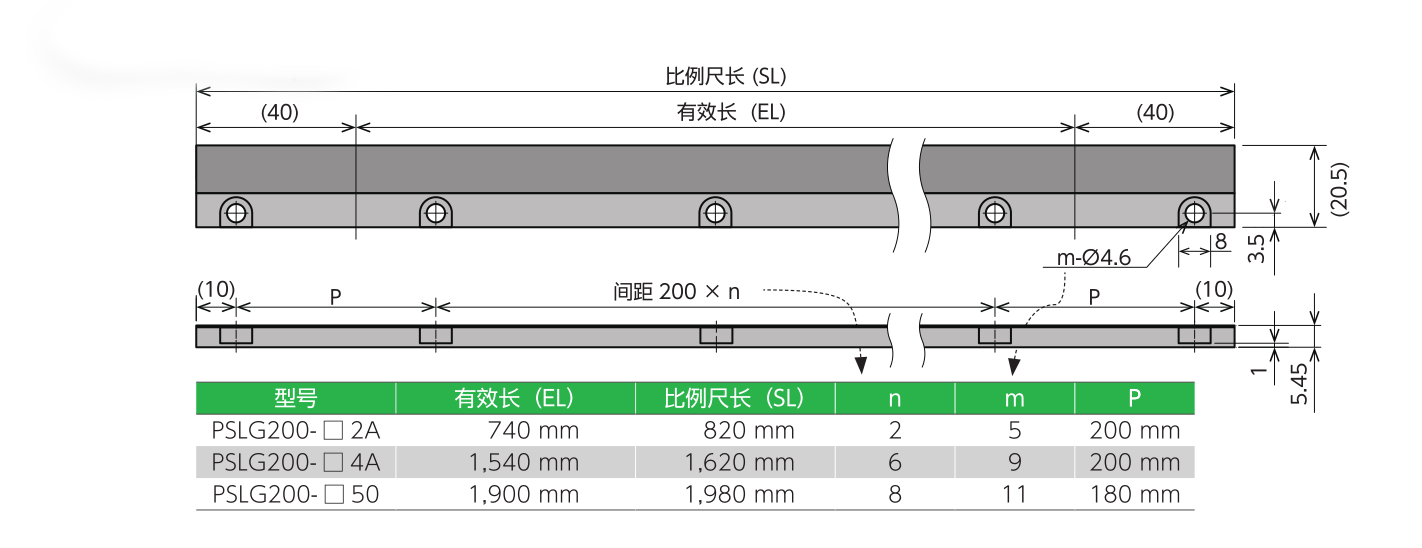

比例尺	PSLG200 系列
分辨率	0.1μm
通讯方式	高速序列通信 ·三菱电机股份公司 "MR-J4系列 "	高速序列通讯 ·三菱电机股份公司 "MR-J4 系列 " (*)	高速序列通讯 ·高创 (SERVOTRONIX) "CDHD 系列 "
电源电压·消费电流	4.5–5.5 VDC · 250 mA MAX
最快应答速度	5 m/s
位置精度	5 + ( 5×EL/1,000 ) μm　(23 ℃ , EL : 有效长 )
线膨胀系数（比例尺）	铝　材：23.7×10 ー 6 /℃
动作温度范围	0–60 ℃

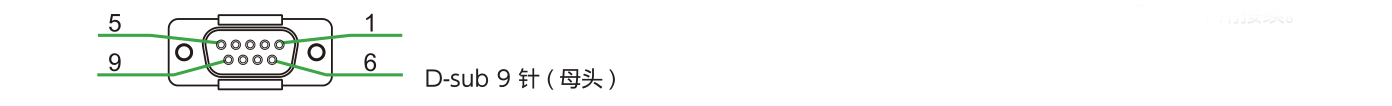

Pin No.0	1	2	3	4	5	6	7	8	9
Signal	+5V	RD\|DT	+5V	TEST	0V	/RD\|DT	RQ\|DT	TEST	0V

TEST不用接续。
