日本线性磁轴电机/直线电机

  • 日本线性磁轴电机/直线电机
  • 微型直线电机
  • 标准型直线电机
  • 大间距型直线电机
  • 小型直线电机

产品摘要:

最大加速推力: 8000N (并联使用可增大推力) 最大额定推力:2000N 最高速度: 6.5m/sec 最小速度: 8μm/sec 最大加速度: 20G (1G=9.8m/s) 速度稳定度: 0.05%以上 最高分解能: 0.14nm 无铁心 安装简单 运动稳定(无磁气吸引力) 使用环境: 真空10- 5Pa,水中。


产品描述

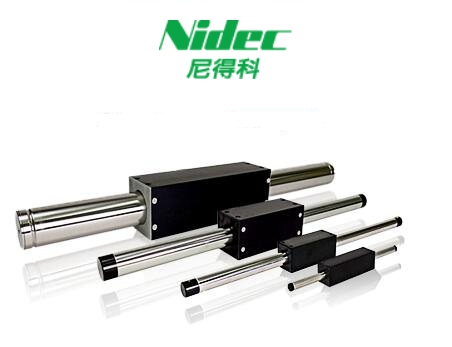

产品概要:仅由磁轴部和线圈滑块部构成的直线伺服电机,构造简单。由磁石所构造的磁轴部和磁轴外周具有UVW

                    线圈的滑块部分,所组成的直线同步伺服电机。

1、线性磁轴电机简述:

线性磁轴电机是由一个磁轴和一个电流控制的圆柱绕组线圈滑块组成的直驱式线性无刷伺服电机。线性磁轴电机非常简单。 仅由两个部件组成, 一个磁轴和一个圆柱绕组线圈“滑块”。线性磁轴电机的精度非常高。 在滑块和轴内没有铁, 这样就实现了无芯设计的精度和零齿槽效应。 而线性磁轴电机的线圈本身形成了铁芯, 从而实现了铁芯电机的刚度。线性磁轴电机为非接触式。 因为线圈完全绕住了磁体, 所以所有磁通量都得到了有效利用。 这样就实现了大公称环形气隙(0.5至1.75 mm)。该气隙并非很关键, 也就是说随着设备行程的气隙变化, 力并没有变化。

2、线性磁轴电机的基本结构:

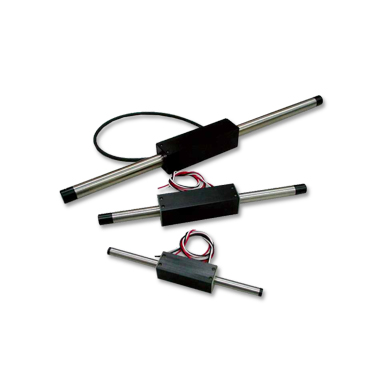

线性磁轴电机的基本结构是由一个带内置高能量永磁体的不锈钢轴和一个含有线圈的滑块组成。 因为线圈完全绕住了磁体, 所以磁通量都得到了有效利用, 实现了在其他线性电机中不可能实现的大推力和高效率。 得益于其简单的结构, 线性磁轴电机能够实现0.14nm1的高分辨率。 线性磁轴电机具有各种不同的特点。

3、线性磁轴电机的突出特点
• 高推力(2340 N), 最高可达8000N
• 因为无摩擦, 所以非常安静, 唯一的机械接触部分为线性滑轨。 (采用气动滑块实现了完全的非接触运行。)
• 简化的设备结构实现了长达 3 米的行程
• 高精度(0.14nm)
• 高速传动(6.5m/s)
• 低速传动(8μm/s)
• 速度均一性(100mm/s 时为 ±0.006%)
• 耐久结构, 即使在水中或真空中也能运行 (注:重复定位的精度取决于光栅尺的分辨率。 此外, 还需要有足够的机器硬度。 同样, 绝对定位精度也完全取决于光栅尺。 其不取决于线性磁轴电机发热引起的膨胀或收缩。)

应用

单轴驱动系统

























基本的驱动系统。 X和Y轴可用于XY平台。



多轴驱动系统

























多个可动子可配置于单轴来使用,可支持各种应用所需的复杂运动。



串联驱动系统

























可以在同一轴上使用两个或更多个可动子来增加推力。



并联驱动系统

























线性电机可以并联使用(两个以上的可动子和两个以上的轴),以大推力来移动目标体。



无摩擦,安静

























线性电机的运动部件为非接触式。所有噪音和摩擦源都是限制性的,可在安静的环境中使用,例如测试实验室和医疗设施。



没有速度波动

























适用于恒速药物分配,这种用途的话无法使用导螺杆或滚珠丝杠系统。



环境兼容性

























可在真空中以及在油或水中进行运行。



长距离行程

























行程长达4.6米。适合相对较长距离的LCD搬运等等的高精度输送。



高速控制

























速度可超过10米/秒。适用于高速打印机中的打印头。



低速驱动

























低速可到达8μm/秒。可以用在不适合用滚珠丝杠处理的生命科学设备等等。



高解析度

























可用在精确的微定位,例如半导体设备中所需的定位。
